Вацуум Цристаллизер

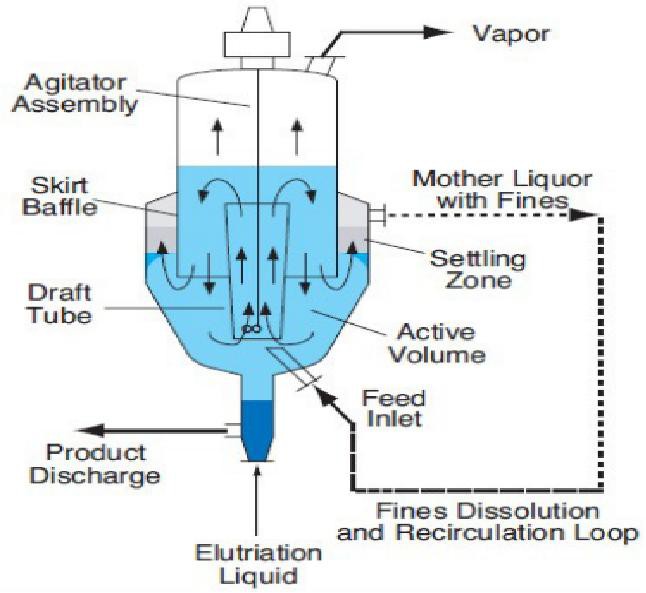

Принцип рада ДТБ кристализатора
ДТБ је скраћеница од Драфт Тубе Баффле. То је врста кристализатора дизајнирана да ефикасно производи уједначене кристале контролисањем презасићености и промовисањем раста кристала кроз присилну циркулацију и класификацију.
Ево детаљног-по-разлагања:
Увођење и циркулација хране
Процесна течност (нпр. презасићени раствор или растворени материјал) улази у кристализатор и циркулише кроз централну цев за вучу. Мешалица мале брзине -осигурава стабилан ток нагоре у вучној цеви и ток надоле у прстенастом простору између цеви и зида кристализатора.
Генерација суперсатурације
- Суперсатурацију стварају:
- Хлађење: Смањење температуре раствора на нижу растворљивост.
- Испаравање: Уклањање растварача (нпр. воде) под вакуумом да би се раствор концентровао.
- Реакција: Хемијска реакција ствара мање растворљив производ.
Раст и класификација кристала
- Нуклеација: Презасићење покреће формирање малих кристалних језгара.
- Раст: Већи кристали расту као депозити растворене супстанце на постојећа језгра.
- Класификација: Преграда на дну кристализатора делује као зона таложења. Већи кристали се таложе и уклањају, док мањи кристали остају суспендовани за даљи раст.
Принудна циркулација и мешање
Мешалица обезбеђује равномерно мешање, спречава таложење кристала и одржава конзистентно презасићење у целом систему. Ово минимизира нежељену нуклеацију и промовише контролисан раст кристала.
Пренос топлоте и масе
- Измена топлоте (нпр. калем за хлађење или грејање испаравањем) се примењује да би се одржало презасићење.
- Испарена пара (ако је примењиво) се кондензује и уклања, слично традиционалним испаривачима.
Енергетска ефикасност
- ДТБ кристализатори оптимизују коришћење енергије тако што рециклирају матичну течност (преостали раствор) и поново користе топлоту из процеса као што је испаравање.
- Унос механичке енергије је низак у поређењу са другим кристализаторима, пошто дизајн цеви за промену минимизира турбуленцију док обезбеђује ефикасну циркулацију.
Уклањање производа
- Већи кристали се испуштају са дна кристализатора као суспензија.
- Фини кристали се задржавају у систему за континуирани раст, обезбеђујући уску дистрибуцију величине кристала.
Типична примена ДТБ кристализатора: производња моноамонијум фосфата ДТБ Цристаллизер пројекат
1. Висок-Квалитетна производња кристала
- Уједначена дистрибуција величине кристала због контролисане презасићености и класификације.
- Минимизиране финоће (мали кристали) кроз дизајн преграде и системе за растварање финих честица.
2.Енергетска ефикасност
- Низак унос механичке енергије (циркулација{0}}вођена мешалицом).
- Рециклирање топлоте из испаравања (ако је интегрисано са евапоративном кристализацијом).
3. Свестраност
- Прилагодљив на процесе хлађења, испаравања или реактивне кристализације.
- Рукује широким спектром раствора (нпр. соли, органска једињења, фармацеутски производи).
4. Скалабилност и компактан дизајн
- Ефикасан и за пилот{0}}и индустријску производњу.
Интегрисана вучна цев и систем преграде смањују отисак док задржавају ефикасност.
5.Енвиронменталли Фриендли
- Операција затвореног{0}}петља рециклира матичну течност, смањујући отпад.
- Минимално топлотно загађење (кристализација хлађења избегава употребу паре).
Разматрање дизајна ДТБ кристализатора
(А) Контрола процеса кристализације
Управљање презасићеношћу:
Контролисано брзином хлађења, испаравањем или додавањем реактаната да би се избегла прекомерна нуклеација.
Критичан за спречавање „глоба” и обезбеђивање уједначеног раста.
Време задржавања: Прилагођено за оптимизацију величине кристала (дуже време=већи кристали).
(Б) Механички дизајн
Нацрт цеви и геометрија преграде
Драфт цев: Осигурава проток нагоре за мешање и проток наниже за класификацију.
Преграда: Ствара зону таложења за одвајање већих кристала од ситних честица.
Избор мешалице
Мешалица мале{0}}брзине за минимизирање ломљења кристала уз одржавање циркулације.
Компатибилност материјала (нпр. СС316Л, титанијум или обложене површине за корозивне растворе).
(Ц) Избор материјала
- Отпорност на корозију:
- СС316Л за општу употребу, титанијум за хлориде, Хастеллои за киселе/алкалне растворе.
- Дизајн против зарастања:
- Глатке површине, ЦИП (Цлеан-ин-Плаце) системи или ултразвучни уређаји против каменца.
Д) Управљање енергијом и топлотом
- Интеграција хлађења/грејања:
- Расхладни калемови (за хлађење кристализације) или евапоративни измењивачи топлоте (за испаравање).
- Рекуперација топлоте из кондензата (ако се комбинује са испаравањем).
- Циркулација каше: енергетски{0}}ефикасне пумпе за рециклажу матичне течности.
(Е) Контролни систем
- аутоматизација:
ПЛЦ контролише температуру, презасићеност и густину кристалне суспензије.
- Сензори за-праћење дистрибуције величине кристала у реалном времену.
- безбедност:
- Преливни вентили надпритиска/вакума.
- Системи против{0}}блокаде за цев за вучу и отворе за пражњење.
Опис производа
|
S/N |
ДТБ Цристаллизер |
ОСЛО Цристаллизер |
Вацуум Цристаллизер |
Цонтинуоус Цристаллизер |
|
Почетни трошак инвестиције |
Средње{0}}висока (прилагођавање водича/преграде) |
Средњи (стандардни дизајн) |
Висока (вакумски систем + материјали отпорни на корозију) |
Висока (континуирани контролни систем + велика опрема) |
|
Извор енергије |
Ниска потрошња енергије (механичка циркулација + обнављање матичне течности) |
Средња до висока потрошња енергије (зависи од спољашњег грејања/хлађења) |
Велика потрошња енергије (вакум систем + захтеви за размену топлоте) |
Средњи (континуирани рад са оптимизованим повратом топлоте) |
|
Потрошња енергије |
Ниско |
Средње{0}}Висока |
Високо |
Средње |
|
Тип контроле |
Аутоматска контрола затворене петље |
Отворена петља + ручно подешавање |
Комплексно ручно управљање |
Напредна динамичка контрола |
ДТБ Цристаллизерс апликације:
◉ Хемијска индустрија (висока соли, корозивни раствор)
◉ Фармацеутска индустрија (кристали високе{0}}додате вредности)
◉ Заштита животне средине и рециклажа ресурса (пречишћавање отпадних вода)
◉ Храна и пољопривреда (материјали осетљиви на топлоту-)
◉ Металургија и нови материјали (високи захтеви за чистоћом)
ЕНЦО ДТБ Цристаллизерс референце
ПРОЈЕКАТ МОНОАМОЊУМ-ФОСФАТА ЗА ВЕНГФУ ГРОУП
Цхангкинг Пхармацеутицал - Хангзхоу Енцо Мацхинери Цо., Лтд.
Африка - Хангзхоу Енцо Мацхинери Цо., Лтд.
Добро смо-познати као један од водећих произвођача и добављача вакуумских кристализатора у Кини. Будите сигурни да ћете купити вакуумски кристализатор по мери из наше фабрике. Контактирајте нас за више детаља.
