Испаривач падајућег филма
Принцип рада испаривача падајућег филма
Испаривач са падајућим филмом користи ток танког филма-покренут гравитацијом-и спољашњу топлоту да ефикасно концентрише растворе, посебно за топлотно{2}}осетљиве или вискозне материјале.
Рашчламба-по{1}}корак
1. Дистрибуција течности
● Напојна течност се равномерно распоређује на врху вертикалних цеви за грејање преко специјализованих дистрибутера (нпр. млазница за прскање или перфорираних плоча). Ово обезбеђује танак, непрекидан течни филм који се формира на унутрашњим зидовима цеви.
2. Проток-танког филма и испаравање
● Течни филм тече наниже дуж загрејаних зидова цеви.
● Спољашњи медијум за грејање (нпр. пара) изван цеви преноси топлоту на филм течности, изазивајући делимично испаравање растварача (нпр. воде).
3. Вапор{1}}Одвајање течности
● Испарена пара се диже нагоре, док концентрована течност наставља да тече наниже.
● Сепаратор на дну дели пару (која се шаље на кондензацију или опоравак) од концентрованог течног производа.
4. Карактеристике енергетске ефикасности
● Висок пренос топлоте: проток танког-филма максимизира површину за брзо испаравање.
● Ниска термичка деградација: кратко време задржавања штити материјале{0}}осетљиве на топлоту.
● Прилагодљивост: Погодно за течности високог{0}}вискозитета услед гравитационог{1}}тока.
5. Руковање кондензатом и производом
● Пара се кондензује у дестилат (вода за вишекратну употребу или растварач).
● Концентрована течност се испушта са дна испаривача ради даље обраде.
Типична примена испаривача падајућег филма: Екстракција ксилозе помоћу испаривача падајућег филма
Кључне предности испаривача филма који пада
Ултра-ниска потрошња енергије захваљујући гравитационом-току и ефикасном преносу топлоте у танком{2}} филму.
1
>>
Заштита материјала{0}}осетљивих на топлоту кроз кратко време задржавања и рад на ниским{1}температурама.
2
>>
Ефикасно руковање течностима високог{0}}вискозитета и високе{1} концентрације без зачепљења.
3
>>
Компактан дизајн{0}}који штеди простор са модуларношћу вертикалне цеви за лаку скалабилност.
4
>>
Еколошки прихватљив рад са смањеним отпадом воде и топлотним загађењем.
5
>>
Перформансе против зарастања{0}}омогућене захваљујући високој брзини течности и ЦИП системима.
6
Разматрање дизајна испаривача падајућег филма
(А) Хидродинамичка и термичка ефикасност
● Систем дистрибуције течности: критичан за равномерно формирање филма; користи прецизне млазнице или перфориране плоче.
● Висина тачке кључања (БПЕ): Утиче на дизајн градијента температуре, посебно за изворе високог{0}}салинитета.
● Геометрија цеви: Вертикалне цеви са оптимизованим односом дужина/пречник за одржавање стабилности филма.
(Ц) Оптимизација енергије
● Мулти-Интеграција са више ефеката: Поновна употреба паре у различитим фазама ради побољшања енергетске ефикасности.
● Претходно загревање: Повраћа отпадну топлоту из токова кондензата или паре.
● Термална рекомпресија паре (ТВР): Опциона интеграција за повећање економичности паре.
(Б) Управљање материјалом и обрастањем
● Отпорност на корозију:
① СС316Л за општу употребу, титанијум за окружења богата хлоридима,-површине обложене полимером за киселе растворе.
● Ублажавање загађивања:
① Велика брзина течности за смањење каменца.
② Интегрисани ЦИП (Цлеан-на-месту) системи за периодично одржавање.
(Д) Контрола и безбедност
● Аутоматизација:
① ПЛЦ системи за праћење дебљине филма, градијената температуре и протока.
② Прилагођавања-у реалном времену да бисте спречили суве делове или поплаве.
● Безбедносни механизми:
① Ниски{0}}аларми да бисте избегли прегревање цеви.
② Вентили за смањење притиска и протоколи за искључивање у нужди.
Поређење трошкова испаривача падајућег филма и других фактора
|
S/N |
Испаривач падајућег филма |
МВР испаривач |
Мулти ефект испаривач |
ТВР испаривач |
|
Почетни трошак инвестиције |
Средњи (једноставна структура, али захтева софистициран систем дистрибуције) |
Висока (цена компресора је висока). |
Средње до високе (комплексна структура са више-ефекта) |
Средњи (нижи од МВР, али захтева извор паре високог притиска) |
|
Текући трошкови |
Средњи (ослања се на спољно парно или електрично грејање) |
Веома ниска (углавном потрошња електричне енергије, без спољне потражње за паром) |
Ниска (поновна употреба паре у фазама, али је потребна пара са првим{0}}ефектом) |
Средњи (за покретање избацивача потребна је пара високог{0}}притиска). |
|
Енергетска ефикасност |
Средње{0}}високо (зависи од температурне разлике, нема циклуса паре) |
Веома висок (90% уштеде енергије у поређењу са традиционалним, потребна је само мала количина електричне енергије за погон компресора) |
Висока (око 50% уштеде енергије по ефекту, зависи од броја ефеката) |
Средње{0}}високо (30-50% уштеде енергије, зависи од ефикасности убризгавања паре). |
|
Захтеви за одржавање |
Низак (без покретних делова, али треба да се очисти да би се спречило зачепљење) |
Средње{0}}високо (одржавање компресора је сложено) |
Средњи (одржавање вентила са-више ефеката и цевовода) |
Средњи (ејектор је склон хабању). |
|
Типичне апликације |
Млечни производи, сокови, фармацеутски производи, отпадне воде високог{0}}салинитета, црни ликер за производњу папира. |
Хемијска концентрација, нулто испуштање (ЗЛД), отпадне воде високог{0}}салинитета |
Десалинација морске воде, производња шећера, отпадне воде ниске{0}}концентрације |
Млечни производи, сок |
Апликације за испаривач падајућег филма
Индустрија хране и пића
Хемијска и фармацеутска индустрија
Заштита животне средине и рециклажа ресурса
Петрохемијска и енергетска поља
Биотехнологија и ферментационо инжењерство

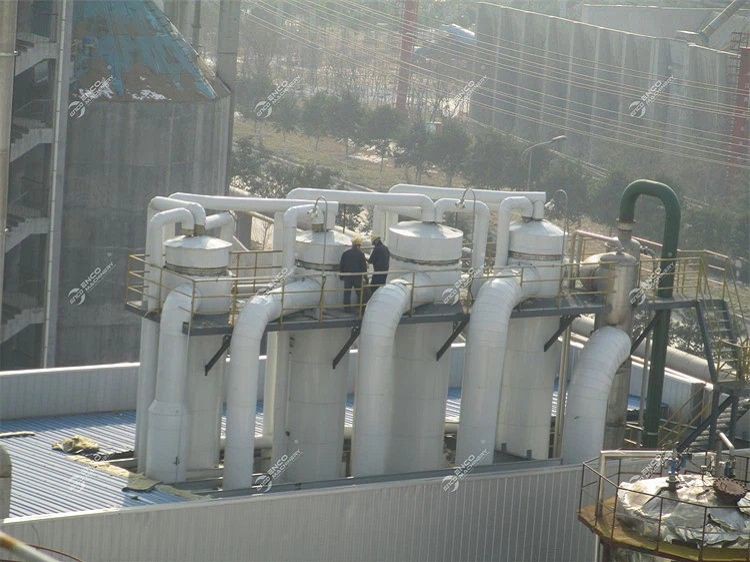

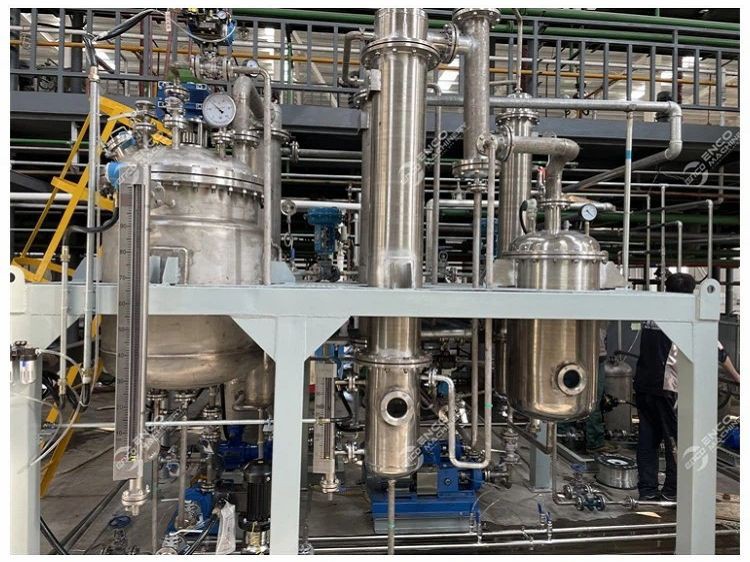

Референце система ЕНЦО Фаллинг Филм Евапоратор
Сун Папер Индустри
Јингдонг Аирлинес
Чангшу јапанска предузећа
Добро смо-познати као један од водећих произвођача и добављача испаривача са падајућим филмом у Кини. Будите сигурни да ћете купити испаривач падајућег филма по мери из наше фабрике. Контактирајте нас за више детаља.
