Како жицати стартер соленоид: комплетан водич за дијаграму ожичења
Разумевање аСтартер Соленоид Диаграмје пресудно за свакога ко раде са аутомобилским електричним системима, морским моторима или тешком опремом. Овај електромагнетски прекидач служи као критична веза између вашег система за паљење и покретача, контрола високог струја струја са високим амперажом који наживи ваш мотор у живот.
Без обзира да ли сте главни механичар, професионални техничар или оператер опреме, савладавање ових дијаграма може вам уштедјети време, новац и спречити скупу електричну штету. Овај свеобухватни водич се поквари све што требате знати о конфигурацијама ожичења Стартер Соленоида.
Шта је стартер соленоид и зашто се ожичење није важно?
Стартер соленоидни функционише као тежак - дежурни релеј, дизајниран је да поднесе значајну електричну струју потребну за прелазак преко мотора. Када претворите кључ за паљење, мала контролна струја напаја се соленоидни електромагнетска завојница, која тада затвара унутрашње контакте који омогућавају пуну батерију да достигне стартер мотор.
Дијаграм ожичења показује ове електричне путеве, терминалне везе и безбедносне кругове. Разумевање ове шеме је од суштинског значаја јер нетачно ожичење може резултирати:
- Спаљене прекидаче за паљење
- Оштећене стартер моторе
- Опасности од пожара од кратких спојева
- Комплетан квар електричног система
Основне компоненте уДијаграми ожичења за стартер мотор соленоида
Примарни терминали и прикључци
Терминал батерије (БАТ или Б +)
Овај велики терминал се директно повезује на позитивну батерију преко тешких - мерача, обично 4-8 АВГ. Омогућава високу струју потребну за почетак.
Стартер терминал (С или Старт)
Још један тежак - дежурни терминал који храни снагу стартер мотору када се соленоидни ангажује. Користи сличну жицу са мерачима као везу батерије.
Терминал за паљење (И или ИГН)
Прими контролни сигнал из прекидача за паљење кроз мању жицу са мањкама, обично 12 - 16 АВГ. Овај круг ниског тренутка активира активацију соленоида.
Прикључак за земљу
Завршава круг кроз шасију возила или блок мотора. Лоше уземљење узрокује већину почетних проблема.

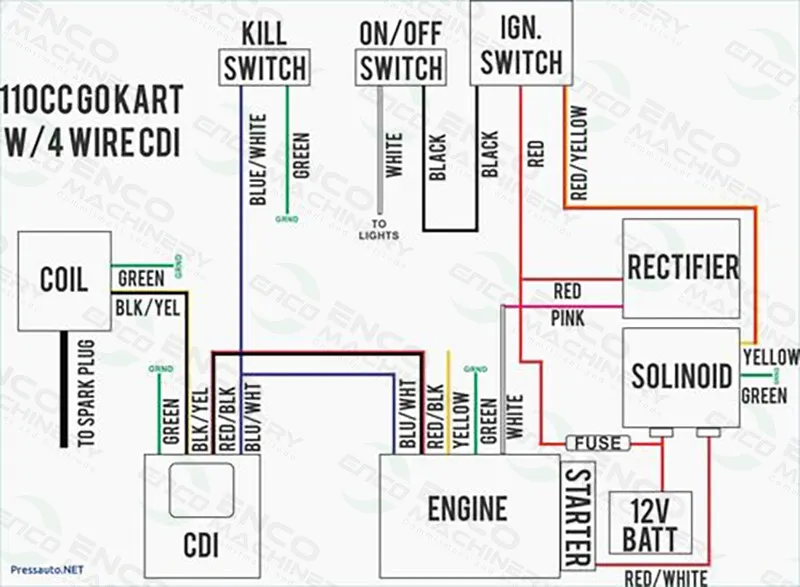

Где су стартер релејдијаграм ожичења соленоидаПримењено?
Аутомобилске апликације
Путничка возила
Аутомобили, камиони и СУВС универзално запошљавају соленоид - засновани заснивање. Савремена возила често интегришу соленоид у Стартер Скупштине, док старији модели користе далерије - монтиране јединице.
Класични и винтаге аутомобили
Старија возила обично имају екстерно монтиране соленоиде, чинећи дијаграмима ожичења посебно важним за рестаураторске пројекте где се оригиналне појасеве могу оштетити или модификовати.
Марине апликације
Бродске моторе
Марине соленоиди захтевају временске прилике - отпорни на дизајн због изложености влаге. Дијаграми ожичења помажу у осигуравању правилних заптиваних веза и спречавање корозије.
Лично пловило
Јет скије и слично занатство Користите компактне соленоидне системе где су ограничења простора правилно ожичење критично за поузданост.
Индустријска и комерцијална опрема
Тешка машина
Багери, булдожери и пољопривредна опрема ослонити се на робусне соленоидне системе. Дијаграми Водички техничари кроз сложени мулти - конфигурације батерије.
Генератори и резервна снага
Генератори у стању приправности користе соленоид - контролисани почетни системи, где дијаграми ожичења осигуравају аутоматску функционалност покретања током прекида напајања.
Травњак и баштенска опрема
Косилице за јахање, трактори и комерцијална опрема за уређење учвршћују соленоидне покретање система за сигурност и практичност оператера.
Како читати и протумачити дијаграми ожичења
Степ - Анализа дијаграма дијаграма -
1. Идентификујте изворе напајања
Пронађите позитивну везу батерије, приказано као најдебља линија у дијаграму. Ово представља главну храну за напајање које захтева тешко - ожичење.
2. Крузи за контролу трага
Слиједите тањине линије које представљају ниско везање - тренутног контролног ожичења са прекидача паљења у терминал за покретање соленоида.
3. Разумети пребацивање акције
Дијаграм показује колико енергизирање контролне завојнице затвара главне контакте напајања, који повезује батерију батерије на стартер мотор.
4. Проверите сигурносне кругове
Потражите додатне компоненте попут неутралних безбедносних прекидача или затварача квачила који спречавају почетак непосредних услова.
Обични симболи дијаграма
- Симбол завојнице: Таласне линије које представљају електромагнетску завојницу
- Пребаците контакте: Паралелне линије које се обично користе обично отворене контакте
- Гроунд Симбол: Више хоризонталних линија које означавају земљу шасије
- Симбол осигурача: Правоугаоник са таласном линијом која приказује заштиту круга
Уобичајени проблеми и решења за решавање проблема
Не - старт услови
Кликом на звук без дробилице
Овај класични симптом означава да соленоид прима контролни сигнал, али не може затворити главне контакте. Узроци укључују:
- Напон ниске батерије (испод 12.4В)
- Кородиране терминалне везе
- Истрошени соленоидни контакти
- Лабаве кабловске везе
Потпуна тишина приликом покретања
Ниједан звук обично значи да је контролни круг неисправан:
- Ударени осигурач у кругу за паљење
- Неисправан прекидач за паљење
- Сломљена контролна жица
- Лоша прикључак за земљу
Испрекидна почетна питања
Попоставља се понекад, а не други
Испрекидни проблеми често потичу од:
- Лабални прикључни прикључци које стварају лош контакт
- Кородирани ожичење узрокује пад напона
- Топлота - осетљива неуспех компоненти
- Истрошени контакти за искључивање паљења
Континуирани проблеми са дробљењем
Стартер се неће искључити
Ако стартер и даље трчи након отпуштања кључа:
- Заглављени соленоидни контакти
- Скраћена контролна жица
- Неисправан прекидач за паљење
- Заварени соленоидни контакти који захтевају замену
САВЈЕТ ПРОФЕСИОНАЛНОГ ИНСТАЛАЦИЈЕ И ОДРЖАВАЊА
Правилна димензија жица
Користите произвођача - одређене мераче жице приказане у дијаграму. Дољевеће жице узрокују пад напона и прегревање, док су превелики жице отпали новац и простор за инсталацију.
Веза најбоље праксе
- Очистите све терминале жичаном четком пре инсталације
- Нанесите диелектричну маст да спречите корозију
- Поверке за обртку момента до спецификације
- Руте жице далеко од извора топлоте и покретних делова
Поступци испитивања
Испитивање напона
Користите дигитални мултиметар да бисте верификовали мање од 0,5 В на свим везама под оптерећењем. Већа читања указују на лоше везе које захтевају пажњу.
Тестирање соленоида функција
Примените директни напон батерије на контролни терминал док мерите континуитет у главним контактима. Правилно функционисање соленоида показују нулту отпорност када је напаја.
Зашто разумевање дијаграма ожичења штеди новац
Професионалне дијагностичке накнаде могу прећи 150 долара на сат, чинећи дијаграм писменост вриједно за свакога вођења возила или опреме. Једноставна питања попут лабавих прикључака или надуваних осигурача постају брзи поправци умјесто тога уместо скупих посета продавница.
Поред тога, исправно ожичење спречава оштећење компоненте. Замена 25 долара замјена мотора у износу од 25 долара откуцава замјену мотора у износу од 300 долара узрокована неправилним прикључцима.
Напредне конфигурације ожичења
Мулти - батеријски системи
Тешка опрема често користи више батерија које захтевају специјализовано ожичење соленоида. Дијаграми приказују одговарајућу изолацију и изолацију батерије и интеграције система за пуњење.
Интеграција даљинског покретања
Савремени интерфејс даљинског покретања са фабричким соленоидним круговима. Дијаграми ожичења осигуравају компатибилност и спречавају сукобе система безбедности.
Закључак
Савладавање дијаграма ожичења стартера соленоида омогућава вам да брзо дијагностицирате почетне проблеме, обављате поуздане поправке и сигурно одржавајте електричне системе. Било да раде на аутомобилима, бродицама или опреми, ове вештине прелазе директно у сачувано време и новац.
Кључ у разумевању основних принципа: Контролне склопове окидачке акције, правилне везе осигурава поузданост и праћење дијаграма спречава скупе грешке. Овом знањем, почетни системски проблеми постају управљиви изазови, а не скупе мистерије.
